Танк БТ-4 двухбашенный

Этот товар находится в архиве. Поступление на склад больше не ожидается по причине снятия с производства и исчезновения из дистрибьюторской сети. Тем не менее, вероятность появления в ограниченном количестве все-таки существует, поэтому если вы подпишитесь на уведомление о поступлении, то узнаете об этом первым. Если вы планируете пополнить коллекцию сейчас - лучше перейдите в активные разделы сайта.
Артикул: MKa61

Вес брутто: 0
Длина упаковки: 0
Ширина упаковки:
Высота упаковки:
Производитель модели:
(мастерская XCM)
-------------

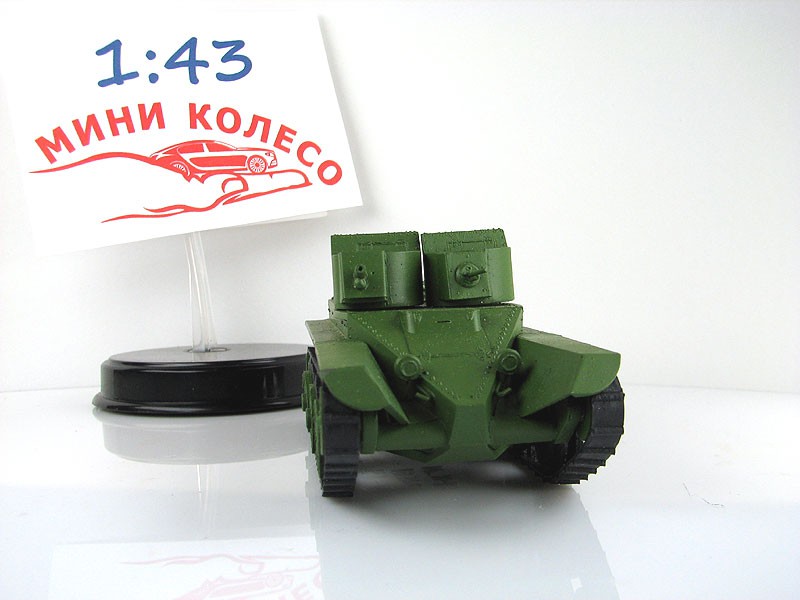

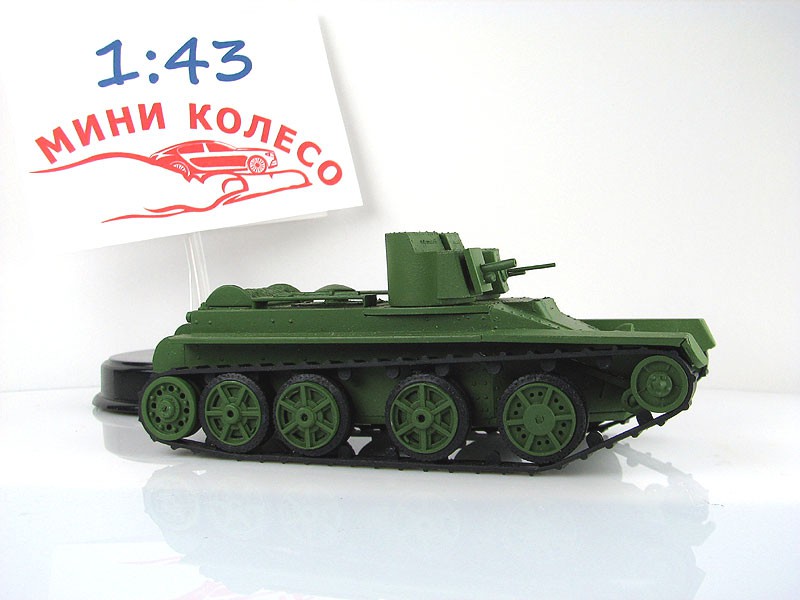

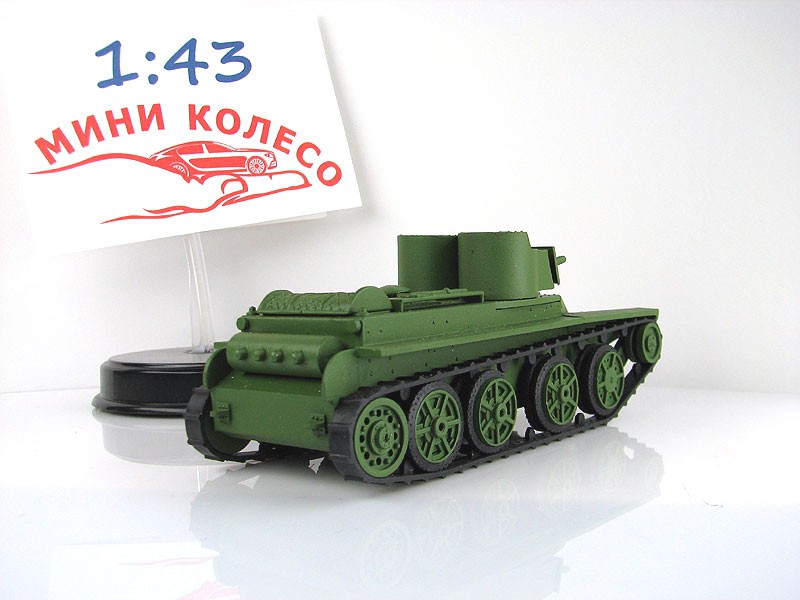

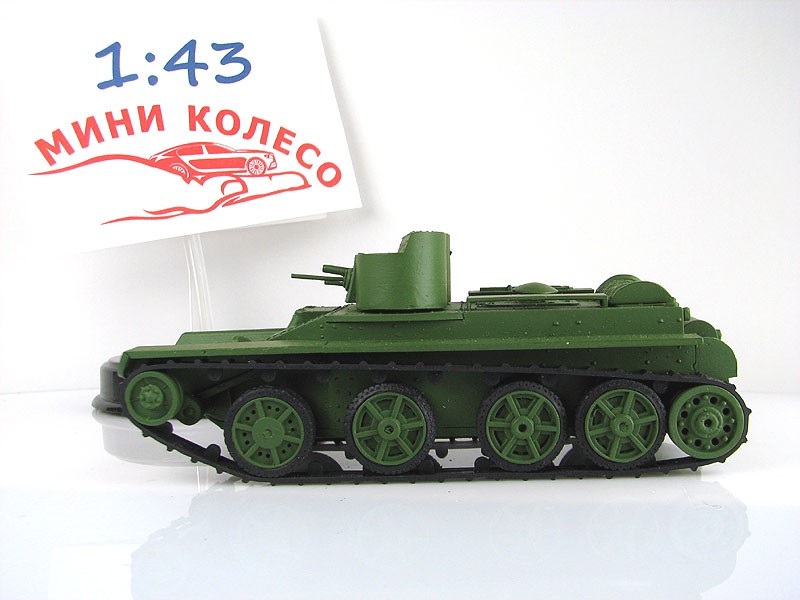

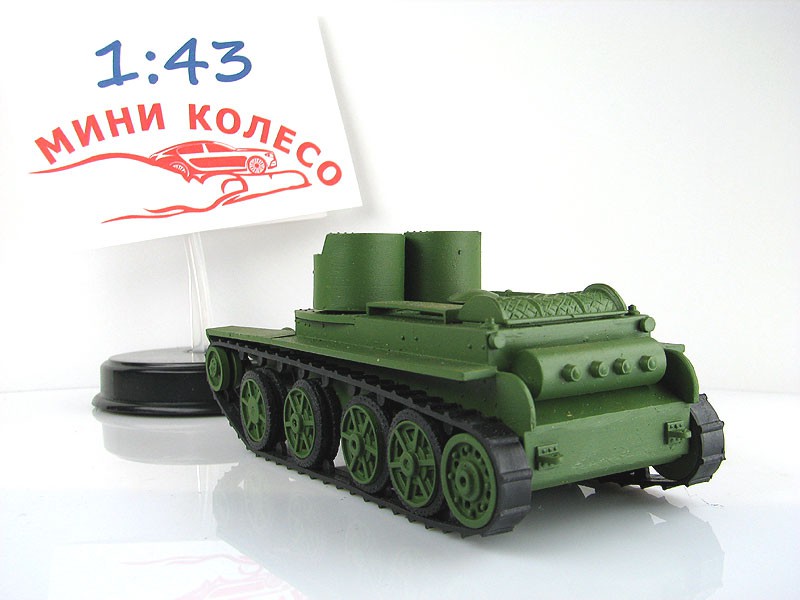

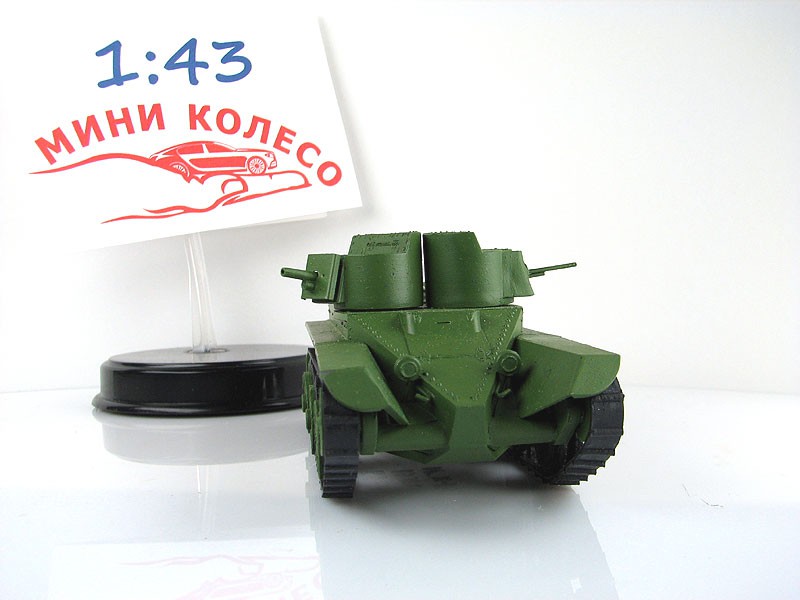

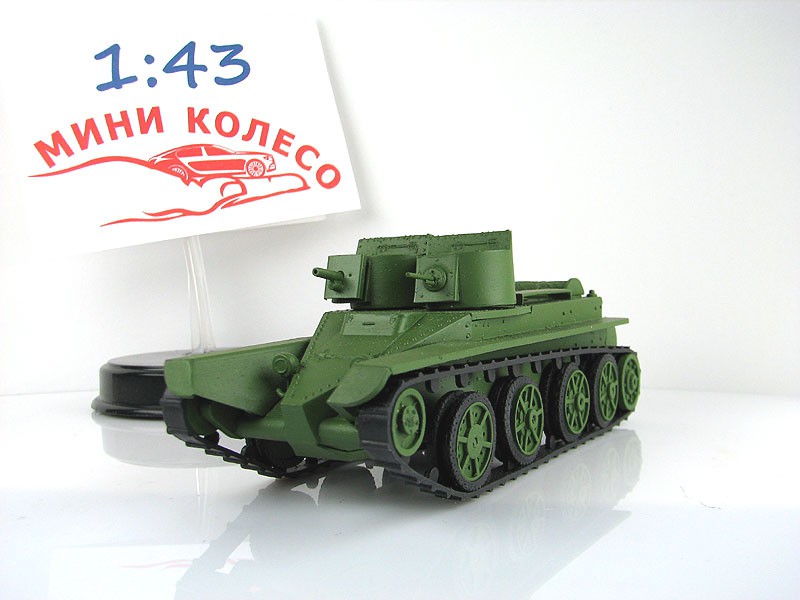

Мастерская ХСМ выпустила модель танка БТ-4 (1932) в маштабе 1:43.

Легкий танк БТ-4

Разработчик: КБ ХПЗ
Год начала работ: 1932
Год выпуска первого прототипа: 1932



ТТХ БТ-4
БОЕВАЯ МАССА около 11500 кг
ЭКИПАЖ, чел. 3
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм 5580
Ширина, мм 2230
Высота, мм 2230
ВООРУЖЕНИЕ 45-мм пушка 20К и один 7,62-мм пулемет ДТ
БОЕКОМПЛЕКТ 115 выстрелов и 2709 патронов
ПРИБОРЫ ПРИЦЕЛИВАНИЯ телескопический прицел ТОП и панорамный ТП-1
БРОНИРОВАНИЕ
Лоб корпуса – 13 мм
Борт корпуса - 13 мм
Башня – 13 мм
Крыша и корма – 10 мм
Днище - 6 мм
ДВИГАТЕЛЬ М-5-400, карбюраторный, 12-цилиндровый, мощностью 400 л.с.
ТРАНСМИССИЯ механическая, с бортовыми фрикционами, 4-скоростная КПП (3 передачи вперед и 1 назад)
ХОДОВАЯ ЧАСТЬ 4 опорных катка (с приводом на задний и двумя поворотными катками), переднее направляющее и заднее ведущее колесо
СКОРОСТЬ
52 кмч на гусеницах
80 кмч на колесах
ЗАПАС ХОДА ПО ШОССЕ до 250 км
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
Высота стенки, м 0,55
Ширина рва, м 2,00
Глубина брода, м 0,90
СРЕДСТВА СВЯЗИ не устанавливались


БТ-4 – это ни что иное, как модификация танка БТ-2, разработанная в харьковском КБ под руководством инженера А.О.Фирсова. По большому счету ,новый БТ мало отличался от серийного образца. Колёсно-гусеничный ход на нём оставили, а вот корпус сделали клёпано-сварным, тогда как у БТ-2 он был клёпаный. Конструкцию подкосов корпуса также изменили, обеспечив снятие пружин подвески без демонтажа бокового листа и сравнительно быструю и легкую навеску брони. Буксирные крюки заменили на кольцевую конструкцию в носовой части, а жалюзи для выхода горячего воздуха теперь могли управляться механиком-водителем.
Экипаж БТ-4 состоял из 3 человек. Вооружение, башня и приборное оборудование соответствовали серийному БТ-2, так что внешне оба танка почти не имели отличий.
Первый опытный образец БТ-4 был собран и испытан в Харькове в июле 1932 г. Всего было построено три таких танка об эксплуатации которых в межвоенный период сведений не сохранилось. Можно предположить, что БТ-4 использовались как опытные машины или в качестве учебных танков и смогли дожить до начала войны. Вот что было записано в журнале боевых действий 14-ой танковой дивизии.


“9.07.41 г. при прорыве противника на Витебск танки, находящиеся в ремонте в РВБ и ремонтных ротах, распоряжением командира 69 СК генерал-майора Могилевец и коменданта г.Витебска подполковника Ушакова, были взяты для обороны города в количестве: 2 танка КВ, 2 танка Т-34, БТ-4, 2 машины БА-10. Из них, по имеющимся в частях данных, погибло 12, а о 6-ти танках сведений нет. Машины находились в распоряжении подполковника Ушакова, о чём командование дивизии узнало позднее.”

Сейчас трудно сказать, действительно ли это был БТ-4 или имелось в виду 4 танка типа БТ (возможна опечатка), но в любом случае в боях под Витебском участвовали практически все модификации этой машины.

Не так давно в печати появились фотографии двухбашенных БТ и текст к ним. По утверждению автора это были танки БТ-4, представлявшими собой симбиоз ходовой части и корпуса БТ-2 с башнями от танка Т-26 образца 1931 г. Вот как, оказывается, было дело:

“Когда осенью 1931 г. на ХТЗ были готовы первые пять танковых корпусов БТ, производство башен к ним на Ижорском заводе задерживалось, но было большое желание показать новые танки на параде и на учениях MBО, где ожидались представители зарубежных военных миссий. Но без башен и вооружения танки не произвели бы никакого впечатления, а бутафория не годилась, так как зарубежные военные могли пожелать проехаться в танке. И тогда руководитель СКБ-6 выступил с инициативой оснастить изготовленные танки теми башнями, которые уже производились на Ижорском заводе, но для танка Т-26...
Однако заводские конструкторы, занимавшиеся серийным производством, не верили в возможность такого симбиоза, и поэтому все работы над спешным изготовлением танков проводило СКБ-6 (ВТ) собственными силами. Надзором за проведением работ от НКВД занимался П.У.Стозвонов. Всем работавшим здесь пришлось и расчетами заниматься и спешно осваивать рабочие специальности. Владимир Вольфович, например, освоил профессию клепальщика и слесаря-сборщика.
Вскоре после распоряжения М.Тухачевского об изготовлении танка на территорию «Внутренней тюрьмы» ХТЗ были доставлены пять бронированных шасси и пять моторных агрегатов танков БТ. Но одно из шасси оказалось неисправным и поэтому А.Б.Морозенков принял решение провести осмотр и тщательную регулировку всех прибывших механизмов. Регулировкой механизмов занимался бывший моторостроитель В.Д.Горлопанов, которому удалось также перевести питание танка с бензина на керосин, к тому же при небольшом приросте мощности. Бывший инженер Л.Г.Унов разработал для танка даже складные крылья, позволявшие буксировать его за бомбардировщиком на прицепе. Но эти крылья изготавливать не стали, так как для них требовался очень дефицитный металл - дюраллюминий.

Башни для танков вместе с подбашенными листами и зубчатыми венцами были доставлены с Ижорского завода по графику и также под охраной войск НКВД. Однако их установить на корпуса БТ малой силой не удалось. Пришлось спешно по месту изготавливать совершенно новые крыши корпуса танков. Также пришлось изменять расположение свечей подвески, чтобы они не препятствовали вращению башен. Первый танк был окончен сборкой 1.10.31 г. и под управлением бывшего инженера Х.А. Путина совершил пробную поездку вокруг Харьковского Танкового Завода. В пути случилось ЧП - под гусеницы танка неожиданно бросилась свинья колхоза «Красный китобоец». Х.А.Пугин резко вывернул руль и врезался в стоящее у дороги дерево. Однако свинья тоже не уцелела. Пришлось руководству СКБ-6 (ВТ) платить штраф за потраву колхозной собственности...”

Интересная история, не правда ли. Особенно со свиньей нехорошо получилось. Как можно догадаться – всё это розыгрыш, а фотографии хорошая, но всё-таки фикция. Тем не менее, вариант с двумя башнями мог и вправду появиться, если бы на разработку соответствующей модификации было выдано ТТЗ.
