Легендарные самолеты, журнал №6 с моделью МиГ-25П (без журнала) (DeAgostini)
Масштабная коллекционная модель

масштаб 1:131
цвет серый
год выпуска 1970
Артикул: DeA-LA06

Вес брутто: 210
Длина упаковки: 10
Ширина упаковки:
Высота упаковки:
Производитель модели:
(DeAgostini)
-------------

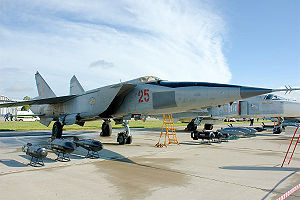

МиГ-25 (по классификации НАТО: Foxbat, Фоксбэт — «крылан») — советский одноместный сверхзвуковой высотный перехватчик, спроектированный конструкторским бюро Микояна — Гуревича.



Самолёт представляет собой двухкилевой моноплан с верхним расположением трапецевидного крыла, двумя двигателями с боковым расположением регулируемых воздухозаборников, цельноповоротным стабилизатором. Фюзеляж самолёта — цельнометаллический, типа монокок. Всего в фюзеляже 57 шпангоутов, а сам фюзеляж технологически делится на передний отсек, закабинный отсек, воздухозаборники, отсек топливных баков, хвостовую часть фюзеляжа и хвостовой кок. Гермокабина расположена между шпангоутами 1 и 2. Закабинный отсек оборудования герметичен и теплоизолирован. Центральная часть фюзеляжа — цельносварной агрегат из нержавеющей стали, с дополнительными нижними лонжеронами и балками — отсек топливных баков, без эксплуатационных разъёмов. Баковый отсек является основной и наиболее нагруженной частью фюзеляжа, с которой стыкуются передняя и задняя части фюзеляжа, воздухозаборники и крыло. Он разделён на шесть топливных баков стеночными шпангоутами. Хвостовая часть фюзеляжа является несущей для узлов крепления килей, подкилевых гребней, балок стабилизатора, гидроцилиндров тормозных щитков и качалок управления РП; изготовлен из стали ВЛ-1 (ВЛ — Владимир Ленин).

Крыло трапецевидное, стреловидное, с отрицательным V −5° и аэродинамической круткой. Угол установки крыла +2 град. Размах крыла для разведчика 13,38 м, для перехватчика — 14,015 м. На разведчиках стреловидность по передней кромке — 41° 02'. На перехватчиках стреловидность переменная — от 41° 02' до 42° 30'. Материал крыла — нержавеющая сталь и титан. Технологически состоит из двух консолей, внутри каждая консоль разделена перегородками на топливные баки — передний и задний.

На каждой консоли крыла установлен двухсекционный элерон с полным углом отклонения 25°. Закрылки подвешиваются к крылу в двух точках. Полный угол отклонения 25°, как на взлёте, так и на посадке. На некоторых самолётах первых серий закрылок отклонялся на угол 47°.

Кили изготовлены из стали ВНС-5 и сплава АК-4. Высота каждого киля — 3,05 м, угол стреловидности — 54°, угол развала 8°. Рули поворота имеют полный угол отклонения 25°. Цельноповоротный стабилизатор с размахом 8,8 м, угол стреловидности по передней кромке 50° 22'. Ость вращения стабилизатора расположена на 33 % САХ. Угол отклонения от −32° до +13°.

Шасси трёхопорное. Стойки рычажного типа. На основных стойках установлено по одному колесу 1300×360, на передней стойке два колеса 700×200. Уборка и выпуск стоек, как и поворот передних колёс, производится от гидросистемы, аварийный выпуск может выполняться от пневмосистемы. На основных стойках установлен антиюзовый автомат.

Двигатели типа Р15Б-300 (Р15БД-300), одновальные, с осевым компрессором, одноступенчатой турбиной, форсажной камерой и двухстворчатым трёхпозиционным эжекторным соплом. Двигатели развёрнуты относительно продольных осей на 13°. Между двигателями установлена противопожарная перегородка. Сопла двигателей сближены так, что расстояние между центрами сопел менее диаметра каждого сопла. В связи с этим на соплах демонтировано по три сегмента внешних створок и установлен нерегулируемый стекатель. Воздух к двигателям поступает через регулируемые воздухозаборники. Каждый воздухозаборник имеет регулируемый клин и нижнюю створку. Отсеки двигателей для охлаждения в полёте продуваются забортным воздухом.

Топливная система состоит из шести фюзеляжных и четырёх крыльевых баков, топливо Т-6 основное и Т-7П — резервное. На некоторых машинах были дополнительные баки в полостях килей. Общая ёмкость на разведчиках — 15 245 кг, на перехватчиках — 14 570 кг. Также для повышения дальности полёта применялся подвесной (под фюзеляжем) топливный бак ёмкостью 4 370 кг.
