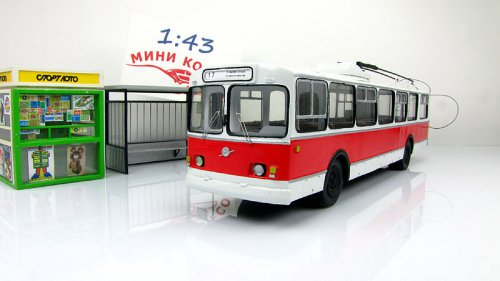

Троллейбус ЗиУ-9 (ЗиУ-682) (МХВ)
Масштабная коллекционная модель

масштаб 1:43
цвет красный/белый
год выпуска 1971
Артикул: MKa89

Вес брутто: 500
Длина упаковки: 20
Ширина упаковки:
Высота упаковки:
Производитель модели:
(МХВ)
Материал: Смола
-------------

ЗиУ-9 (также ЗиУ-682) — советский высокопольный троллейбус большой вместимости для внутригородских пассажирских перевозок. Аббревиатура ЗиУ происходит от полного названия завода-изготовителя (Ордена Трудового Красного Знамени Троллейбусный Завод имени Урицкого), расположенного в г. Энгельсе Саратовской области (в настоящее время ЗАО «Тролза»). Эта модель троллейбуса находится в серийном производстве с 1972 года  по настоящее время, пережив несколько модернизаций. Большой объем выпуска ЗиУ-9 позволил ему стать доминирующей моделью троллейбуса в Советском Союзе, начиная с конца 1970-х годов. Этот статус в значительной степени сохраняется и в современной России. В 1990-х  годах на основе ЗиУ-9 другие производители троллейбусов, организованные преимущественно на базе ремонтных заводов, разработали свои варианты этой машины (так называемые «клоны»). Всего было построено более 42 000 троллейбусов семейства ЗиУ-9, что позволило им стать самой многочисленной моделью троллейбуса в мире.



ЗиУ-9 является высокопольным троллейбусом большой вместимости для внутригородских пассажирских перевозок. Его стальной сварной корпус монтируется на стальном каркасе, состоящем из трубчатой рамы сложной пространственной формы, поперечных ферм и продольных лонжеронов. Корпус имеет три двери — одну узкую в носовой оконечности и две широкие — в середине и кормовой оконечности. Двери ширмовые, открываются и закрываются автоматически из кабины водителя посредством электропривода (с 1990 г. - - пневмопривода).

Система управления током через тяговый электродвигатель (ТЭД) реостатная автоматическая косвенная (групповой контроллер). Все коммутации силовых цепей из пускотормозных сопротивлений и ТЭД выполняются служебным низковольтным электромотором. Пускотормозные сопротивления ограничивают ток через ТЭД, таким образом управляется скорость его вращения и развиваемый им крутящий момент. ЗиУ-9 оснащен мотор-генератором для преобразования входного постоянного напряжения 550 В в низковольтное служебное 24 В. Это преобразование является очень простым — электромотор на 550 В вращает соосный с ним генератор на 24 В. Недостатком такого решения является постоянный шум от работающего мотор-генератора. Однако хорошая смазка и центровка мотор-генератора позволяют понизить шум до терпимого уровня. Помимо этого, мотор-генератор оснащён вентилятором, служащим для более эффективного охлаждения пуско-тормозных реостатов. Низковольтная система включает в себя упоминавшийся выше групповой контроллер, наружное и внутреннее освещение и сигнализацию, приводы дверей и две аккумуляторные батареи. Благодаря разделению уровней напряжений, резко уменьшается опасность поражения пассажиров и водителя электрическим током. Всё электрооборудование внутри пассажирского салона и кабины водителя работает от безопасного напряжения 24 В. Силовые 550-вольтовые цепи и агрегаты изначально расположены под полом. Однако низкая электробезопасность подобного решения привела к тому, что в ходе модернизаций оборудование было перенесено на крышу троллейбуса, а также в шкаф за спиной водителя. В ходе капитально-восстановительного ремонта троллейбусов предыдущих выпусков в условиях депо или ремонтных заводов, высоковольтное оборудование также часто выносится на крышу.

Тормозная система ЗиУ-9 включает в себя электродинамический, механический и пневматический тормоза. Для обеспечения работы последнего машина оснащена пневмокомпрессором.

Первые прототипы ЗиУ-9 были построены в 1971 году. Элементы внешнего вида и ряд конструктивных решений были заимствованы у современных для того времени зарубежных машин фирм MAN и «Шоссон». По сравнению со своим предшественником ЗиУ-5, троллейбус ЗиУ-9 имеет более вместительный, дешёвый и технологичный сварной стальной корпус вместо клёпаного алюминиевого, а также дополнительную ступень пневмоподвешивания кузова. Кузов троллейбуса трёхдверный (с узкой передней дверью), имел бо́льшую площадь остекления по сравнению с ЗиУ-5. В рулевом управлении применен гидроусилитель. Система управления тяговым двигателем - реостатно-контакторная.

В августе 1972 года началось производство первой серийной модификации ЗиУ-682Б  (смена обозначения с ЗиУ-9 на ЗиУ-682 была обусловлена приведением маркировки к требованиям отраслевого классификатора). Первые серийные троллейбусы несколько отличались от машин более поздних выпусков. До 1974 года колесные арки имели угловатую, а не круглую форму. На первые партии троллейбусов ставился устаревший двигатель ДК-207Г, который уже в 1973 году был заменен на ДК-210 мощностью 110 кВт. Подвеска ЗиУ-682Б была двухступенчатой. Первая ступень являлась классической на полуэллиптических листовых рессорах, а вторая — пневматической, с реактивными штангами в качестве несущих элементов, что обеспечивало высокую плавность хода. Задняя накопительная площадка имела пониженный уровень пола, что позволило уменьшить на одну число ступеней у задней двери и облегчить погрузку инвалидных и детских колясок, а также крупногабаритных предметов. Однако, это "преимущество" нивелировалось наличием высокого разделительного поручня на ступенях задней (и средней) дверей. Переход от высокого уровня пола в салоне к низкому плавно осуществлялся в проходе между задними колесными арками, что причиняло массу неудобств пассажирам в часы пик (особенно зимой), стоявшим под уклон на обледеневшей "горке". В 90-х годах разработчики наконец-то заменили высокий разделитель ступеней поручнями, закреплёнными на дверях, но к этому времени все накопительные площадки находились на уровне трёх ступеней от уровня тротуара. Для естественной вентиляции салона в крыше было оборудовано 4 потолочных люка, а каждое боковое окно оснащено сдвижной форточкой.
